전자램프제조원

전자램프 제조에 필요한 직무 가운데 일부를 맡아 수행하는 제조원이다.

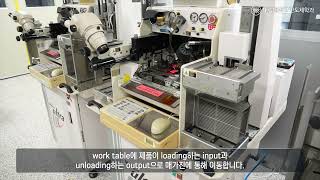

전자램프제조원 직업 종사자가 업무를 수행하는 모습
전자램프제조원 직업 종사자가 업무를 수행하는 모습
전자램프제조원반도체패키징다이본딩와이어본딩LED조립전자부품제조

직업 상세 정보 탭

방향키로 탭을 이동하고 Enter 키로 선택할 수 있습니다. Home/End 키로 처음과 마지막 탭으로 이동합니다.

주요 업무

수행 직무

  • ▶ 수은에폭시는 압력기(dispenser)·주사기로 현미경을 사용해 찍으며, 이는 칩(chip)이 리드 프레임(lead frame)에 붙게 하기 위한 것이다.
  • ▶ 핀셋을 사용해 칩을 집어 올린 다음 수은에폭시 위에 눌러 붙이는데, 현미경을 보며 진행한다.
  • ▶ 이미 붙어 있는 칩과 리드프레임을 선으로 서로 이어 준다.
  • ▶ 현미경을 통해 살피면서 선이 끊어졌거나 칩이 떨어졌는지 검사한다.
  • ▶ 성형기계에 주입하기 전에 에폭시를 혼합한다. 형틀 속에 제품별로 삽입한다.
  • ▶ 선이 접착된 반제품은, 압력기로 에폭시를 주입한 후에 형틀 윗판에 끼운다. 반제품이 끼워진 형틀 윗판을 형틀 밑판과 결합한다. 형틀을 결합한 뒤에는 일정 시간 동안, 일정 온도의 오븐 속에서 경화시킨다.
  • ▶ 성형이 끝난 제품을 일정한 모양으로 자르는 데에 절단기계를 사용한다.
  • ▶ 절단을 마친 제품을 검사지그에 꽂은 후 외관과 특성을 검사하며, 검사 항목은 색상, 굴곡, 이물질, 기포량 정도, 중심 이탈 정도, 순전압, 역전류, 발광출력 등이다.
  • ▶ 완성된 제품은 일정수량씩 센 뒤 비닐봉지에 담아 포장하며, 제품명세서도 함께 동봉한다.

작업강도

가벼운 작업

작업장소

실내

커리어 전망

정부는 LED조명 5개 인증(전기안전·전자파·KS·고효율·환경표지) 취득에 걸리던 약 351일·1,190만원의 부담을 줄이기 위해 원스톱처리 서비스를 확대하고 있다.[1] 국가표준(KS C 7658) 개정을 통한 중복 인증 완화도 함께 추진되고 있다.[2] 한편 업계에서는 리드프레임에 칩을 붙이는 다이본딩·와이어본딩 공정 자체를 생략하는 칩온보드 방식의 신기술도 등장해, 향후 생산 방식이 점차 변화할 가능성이 있다.[3]

워라밸 & 사회적 평가

워라밸 지수

보통

사회적 기여도

보통

워라밸

전자램프제조원은 반도체 패키지 성형(몰딩) 공정 특성상 온도·타이밍 관리가 중요한 생산라인에서 근무하며, 라인 가동 일정에 맞춰 교대근무를 하는 경우가 많다. 에폭시 몰딩 컴파운드는 정해진 온도에서 용융·경화가 이뤄지는 공정이라 설비 가동 시간에 맞춰 근무조가 편성되는 경우가 일반적이다.[4]

사회적 기여

전자램프제조원이 만드는 LED 부품은 조명·디스플레이 등 일상 제품에 널리 쓰이며, 정부는 인증제도 간소화를 통해 고효율 LED 제품의 보급을 지원하고 있어 이 공정의 품질 관리가 에너지 절감에도 기여한다.[5]
